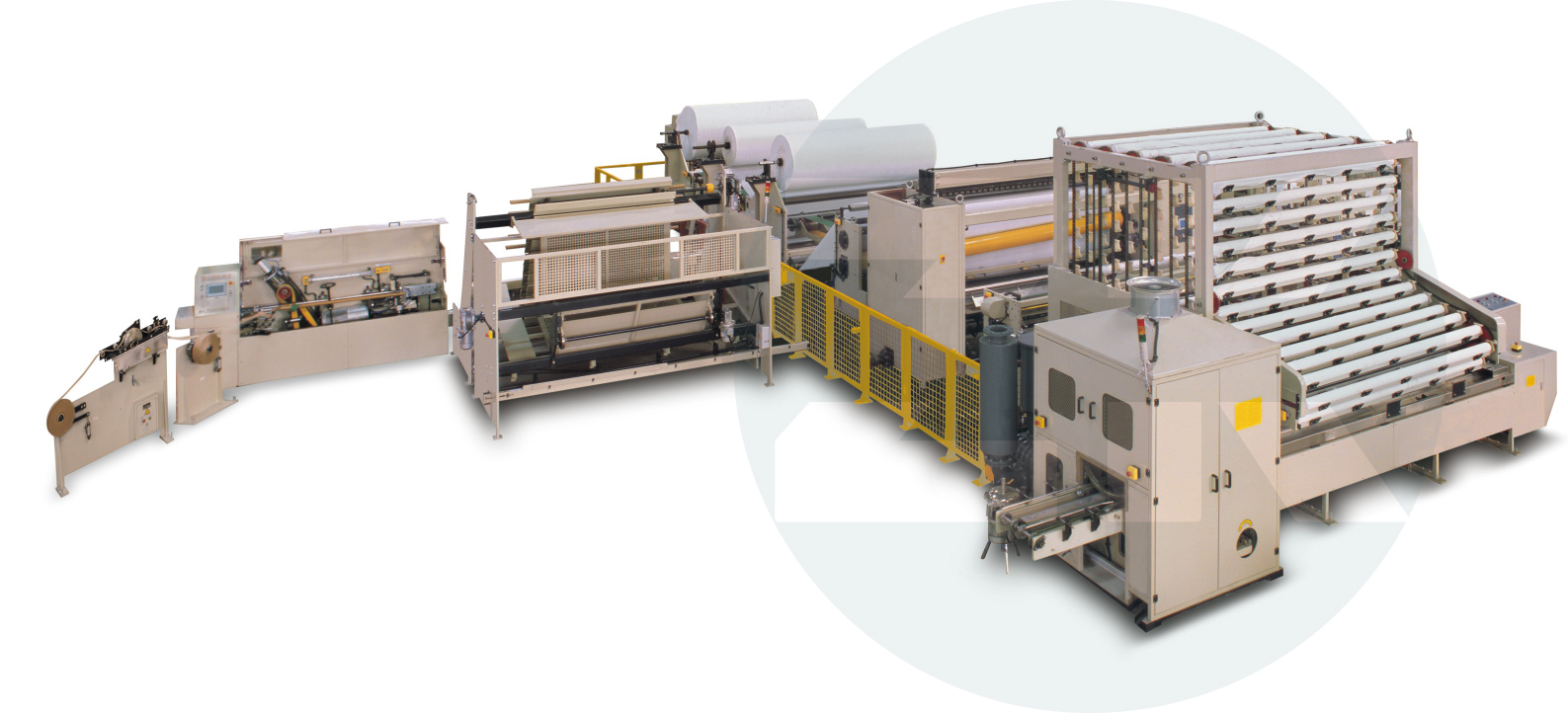

ZM-TK-450 Vollautomatische Toilettenpapier- und Küchentuchmaschine
ZM-TK-450
Vollautomatische Toilettenpapier- und Küchentuchmaschine
ZM-TK-450 nutzt die weltweit fortschrittliche SPS-Technologie (Programming Logic Control) und der Wechselrichter steuert die Maschinengeschwindigkeit. Es ist mit einer Servo-Aufwickeleinheit und einem Touchscreen-Bedienfeld ausgestattet. Diese Maschine zeichnet sich durch einfache Bedienung, geringe Geräuschentwicklung und hochwertige Eigenschaften aus und ist mit ihrem kontinuierlichen Non-Stop-Betrieb die erste Wahl für Hersteller von Toilettenpapier oder Küchentüchern.
1. Non-Stop-Maschine – sie spult kontinuierlich zurück.
2. Jede Einheit wird von einem unabhängigen Motor (Servomotor) angetrieben.
3. Eine einfache Struktur verringert die Ausfallrate.
4. Servomotor steuert Maschinenkopf und Bremse.
5. Die hochpräzise NC-Maschine mit großem Durchmesser der Messerwelle, das Siemens SIMOTION-System und die automatische axiale Schiebefunktion der Messer garantieren eine präzise und klare Perforation, und die Rollen haben die beste Dichtheit und den besten Durchmesser.
6. Die Perforationsgröße kann über das HMI eingestellt werden.
7. Patentierte Technologie: nutzt das Konstantvakuumsystem, um kernlose Rollen schneller und mit weniger Falten aufzuwickeln.
8. * Optional kann die doppelt perforierte Klinge einfach und schnell von der Perforationsgröße des Toilettenpapiers mit kleinem Durchmesser zum großformatigen Küchentuch wechseln.
|
Modell |
ZM-TK-450 3600/2900/2500 |
ZM-TK-350 3600/2900/2500 |
|---|---|---|
|
Designgeschwindigkeit |
0-450 m/min |
0-350 m/min |
|
Garantieren Sie die Betriebsgeschwindigkeit |
Mit Kern 0-400 m/min |
Mit Kern 0-300 m/min |
|
* Max. Breite des Rohpapiers (mm) |
3600/2850/2400 (Andere Größen sollten angegeben werden) |
|
|
* Max. Außendurchmesser des Rohpapiers |
1500 mm (Kundenspezifische Größen können hergestellt werden. Der maximale Durchmesser kann 2500 mm betragen) |
|
|
Parametereinstellung |
HMI Touch Screen |
|
| Maschinensteuerungssystem |
Volles SERVO |
|
| Programmsteuerungl |
SPS + vollständiges SERVO-System |
|
|
* Prägewalze |
Für laminiertes Toilettenpapier/Küchenhandtuch: 4 Laser-(gravierte) Punkt-zu-Punkt- oder verschachtelte pneumatische Prägegeräte |
|
|
Gegenprägewalze |
Gummi |
|
|
* Außendurchmesser des fertigen Produkts (mm) |
65-140, bitte andere Größen angeben |
|
|
Durchmesserkontrolle des fertigen Produkts |
Elektronisch (Servo) |
|
|
Zählen der fertigen Produktblätter |
Elektronisch (Servo) |
|
|
Kontrolle der Produktoberfläche |
Je nach Länge oder Durchmesser der Toilettenpapierrolle |
|
|
Perforationsklinge |
6 Helix-Perforiermesser (hergestellt in Deutschland), angetrieben durch unabhängigen Motor |
4 Helix-Perforiermesser (hergestellt in Deutschland), angetrieben durch unabhängigen Motor |
|
Perforationslänge |
6 Klingen 80-150mm |
|
|
* Doppelperforierter Klingenschaft |
Optional |
|
|
Web-Feed-Schutz |
Automatische Bahndickenüberwachung |
|
|
* Außendurchmesser des fertigen Produktkerns (mm) |
35-50 |
|
|
Kernübertragung |
Diese Maschine verfügt über eine automatische Hochgeschwindigkeits-Kernproduktionslinie und diese Linie überträgt die Kerne automatisch an die Maschine. |
|
|
Kernverklebung |
Weniger als 2 Teilungen falten pro Rolle |
|
|
Mechanikerfahren |
Zahnriemensystem |
|
* Rückstand |
1-4 (1-4 Lagen, mit Schaft oder ohne Schaft) |
|
|
Web-Edge-Kontrolle |
Gesteuert durch SPS, verfolgt mit Sensor |
|
|
Kantenprägung |
Pneumatisch |
|
Typischer Schwanzversiegeler |
40 log/min |
|
|
Clean Cut SERVO System |
Diese Maschine kann mit dem Clean-Cut-Servosystem das letzte Blatt Toilettenpapier von der perforierten Stelle abbrechen, wodurch die Verschwendung von Seidenpapier im Vergleich zu anderen Maschinen deutlich reduziert wird. |
|
|
* Laminiereinheit |
Kleben für verschachtelte oder Punkt-zu-Punkt-Prägemuster. (Muss bei der Bestellung angegeben werden) |
|
|
* Dekoratives Klebesystem |
Die Muster zeigen das Muster auf dem Prägezylinder. |
|
|
* Kernlose Produktionsfunktion |
Verfügbar |
|
|
|
1-4 Farbe (sollte bei der Bestellung angegeben werden) |
|
*Zeigt die Spezifikationen an, die optional sind oder bei der Bestellung angegeben werden sollten.
