ZM-TK-600
Tam Otomatik Non-Stop Laminasyonlu Tuvalet Kağıdı ve Havlu Ürettim Hattı
1. Makina non-stop (duraklama yapmadan) çalışır.
2. Her ünite için bağımsız bir servo motor kontrolü mevcuttur ve basit yapılanması sayesinde hata oranı düşürülmüştür.
3. * Opsiyonel olarak, çift perfore bıçak şaftı ile kolayca ve hızlıca küçük çaplı tuvalet kağıdı perfore ölçüsünden, büyük çaplı mutfak havlusu perfore ölçüsüne geçiş yapabilir.
4. Servo motor, makinenin ivmesini ve perfore hattı üzerindeki durakları incelikle kontrol eder.
5. Makine yüksek hasassiyetli, büyük çapta bıçak şaftlı NC makine, Siemens SIMOTION sistemi ve otomatik bıçak ekseni kaydırma fonksiyonu ile donatılmış olup; perforedeki netliği ve temizliği ve rulolardaki en iyi gerginliği garanti eder.
6. Perfore ölçüsü HMI (Dokunmatik Ekran) ile ayarlanır.
7. Patentli Teknoloji: Sabit-vakum sistemi kullanılarak, masurasız rulonun sarımı başlatılır. Bu sayede hızlı bir şekilde daha az kırışığı olan sarımlar yapılabilir.
|
Model |
ZM-TK-600 3600/2900/2500 |
|
|---|---|---|
|
Makinenin Max. Hızı |
0-600 m/dk |
|
|
Çalışma Hızı |
Masura ile 0-500 m/dk |
|
|
* Ham Kağıt Bobin Dış Çapı |
1500 mm (İstenen diğer ölçüler belirtilmelidir, max. çap 2500 mm’dir.) |
|
|
* Ham Kağıt Bobin Max. En |
3600/2850/2400 mm |
|
|
Parametre Kurulumu |
HMI Dokunmatik Ekran |
|
|
Makine Kontrol Sistemi |
Full SERVO |
|
|
Program Kontrolü |
PLC + Full SERVO sistem |
|
|
Gofraj |
Laminasyonlu tuvalet kağıdı ve laminasyonlu kağıt havlu için 4 set lazer(engraved) point-to-point ve ya nested pnömatik gofraj sistemi |
|
|
Alt Gofraj |
Kauçuk |
|
|
Bitmiş Ürünün Çapı (mm) |
65-140 (İstenen diğer ölçüler belirtilmelidir.) |
|
|
Bitmiş Ürün Çap Kontrolü |
Elektronik (Servo) |
|
|
Bitmiş Ürün Yaprak Sayımı |
Elektronik (Servo) |
|
|
Ürün Bitiş Kontrolü |
Toplam sarılan uzunluk ya da çapa göre |
|
|
Perfore |
6 parça spiral perfore bıçağı (Ayrı bir motor kontrolünde ve Alman yapımı) |
|
|
Perfore Uzunluğu |
6 bıçak 80-150mm |
|
|
Kağıt Besleme Koruması |
Otomatik Kağıt Kalınlık Monitörü |
|
|
* Kullanılacak Masura Dış Çapı (mm) |
35-50 |
|
|
Masura Sistemi |
ZM-TK-600 Tuvalet Kağıdı Makinası, sahip olduğu otomatik yüksek hızlı masura üretme hattı sayesinde, kendi yaptığı masuraları makineye otomatik olarak aktarır. |
|
|
Masura Tutkallama |
Rulo başına 2 yapraktan az |
|
|
Mekanik Yürütme |
Triger kayış sistemi |
|
|
* Kağıt Çözülme Standı |
1-4 (Kaç stand olacağı belirtilmelidir. Şaftlı ya da şaftsız.) |
|
|
Kenar Kontrol |
PLC ile kontrol edilir, ve sensör ile de yakalanır. |
|
|
Kenar Gofraj |
Pnömatik |
|
|
Pistonlu Kenar Kapama |
40 log/dk |
|
|
Son Yaprak Kesme ve Yapıştırma Özelliği (Clean Cut SERVO Sistem) |
ZM-TK-600 Tuvalet Kağıdı Makinası, sahip olduğu SERVO sistem sayesinde clean cut özelliği ile son yaprağı perfore yerinden kopararak benzeri makinelerdeki son yaprak kesme sırasında verilen büyük kağıt firesini sıfıra indirmektedir. |
|
|
* Laminasyon ünitesi |
Nested ya da point to point gofraj deseni için ilaçlama (Sipariş esnasında belirtilmelidir) |
|
|
* Masurasız Üretim Fonksiyonu |
Mevcut |
|
* Makine siparişi esnasında belirtilmesi gereken parametreleri ve opsiyonel özellikleri gösterir.
Entegre Tuvalet Kağıdı Havlu Üretim Hatları - Örnek Yerleşimler
 |
 |
İlgili Diğer Makinalar
-
ZM-TK-450 Otomatik Tuvalet Kağıdı ve Havlu Makinesi
-
ZM-TK-250 Otomatik Tuvalet Kağıdı ve Havlu Makinesi
-
ZM-AK-05 Tuvalet Kağıdı ve Mutfak Havlusu Akümülatörü
-

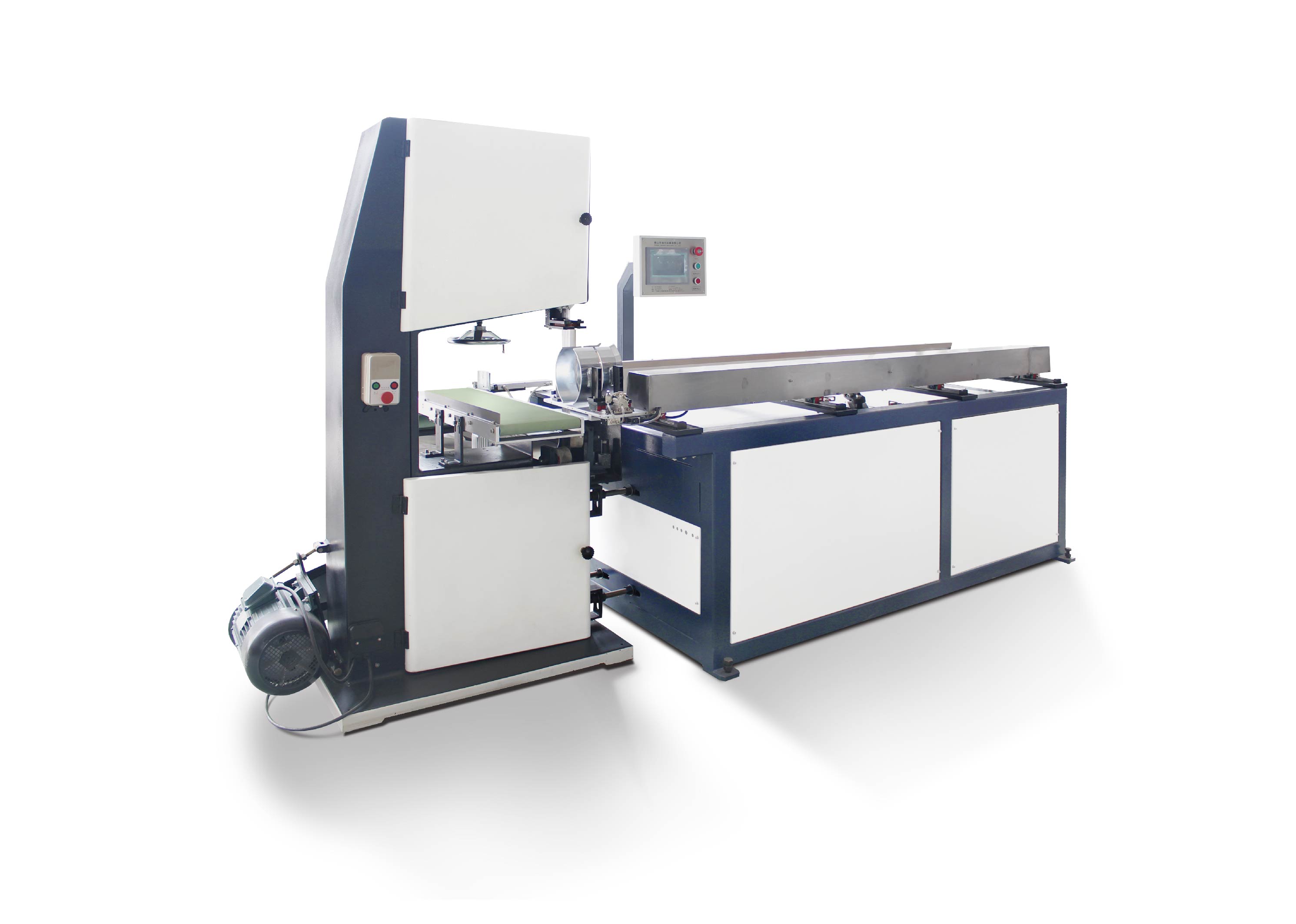

ZKJRT-50 Band Saw Otomatik Hızar Kesme Makinası
-
