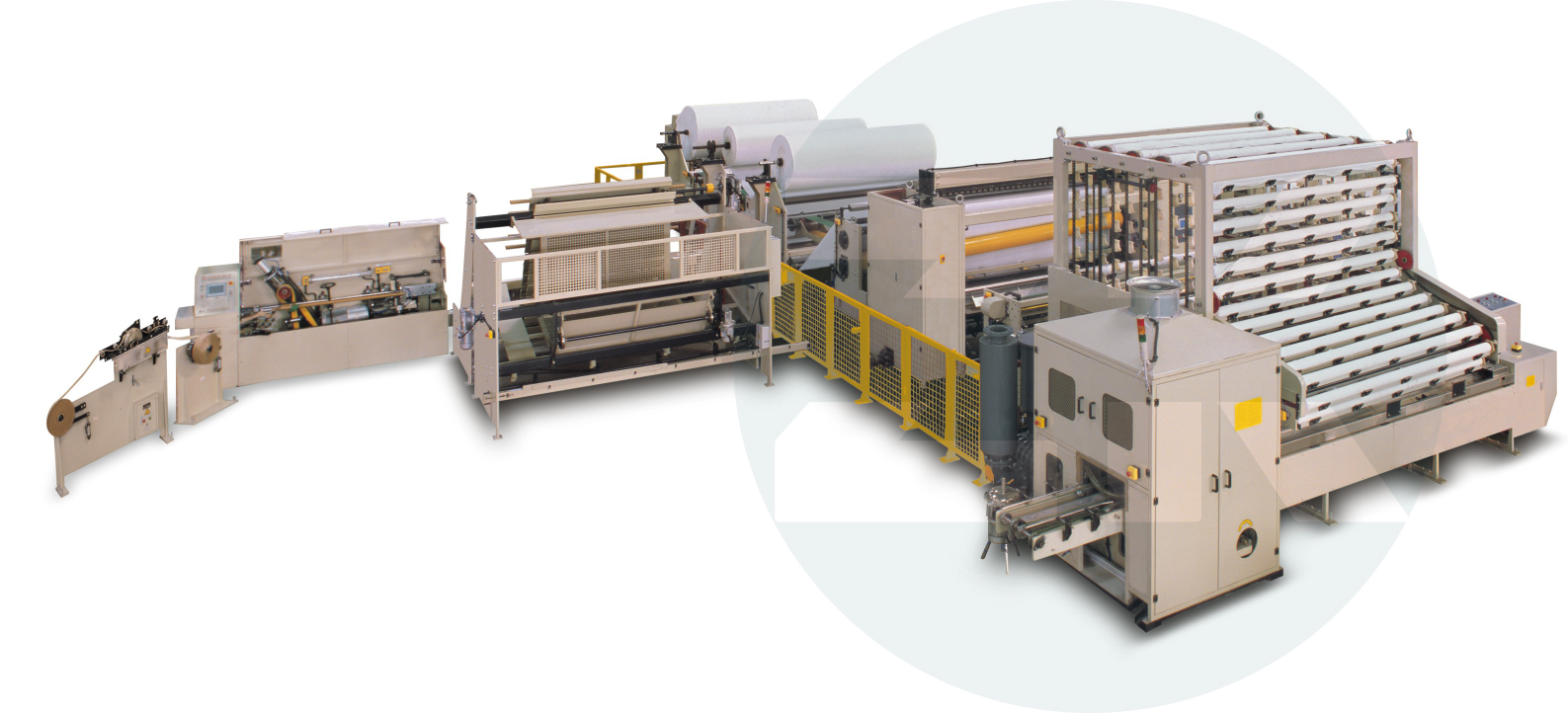

ZM-TK-450 Tam Otomatik Non-Stop Laminasyonlu Tuvalet Kağıdı Makinası
ZM-TK-450
Tam Otomatik Non-stop Laminasyonlu Tuvalet Kağıdı Makinası - Laminasyonlu Mutfak Havlusu Üretim Makinası
ZM-TK-450 Tuvalet Kağıdı Sarım Makinası, ileri PLC (Programming Logic Control) teknolojisi ile donatılmıştır. Makinanın hızı ‘inverter’ yardımı ile kontrol edilir. Ayrıca ‘Servo’ sarım ünitesi ve dokunmatik operasyon paneli mevcuttur. Non-stop teknolojisi ile üretim kapasitesi dur-kalk makinelerin 2-3 katı olup, makineyi kullanmak son derece kolaydır. Düşük ses ve yüksek üretim kalitesi ile tuvalet kağıdı imalatı ve kağıt havlu üretimi için ilk tercihdir.
1. Makina non-stop (duraklama yapmadan) çalışır.
2. Her ünite için bağımsız bir servo motor kontrolü mevcuttur ve basit yapılanması sayesinde hata oranı düşürülmüştür.
3. * Opsiyonel olarak, çift perfore bıçak şaftı ile kolayca ve hızlıca küçük çaplı tuvalet kağıdı perfore ölçüsünden, büyük çaplı mutfak havlusu perfore ölçüsüne geçiş yapabilir.
4. Servo motor, makinenin ivmesini ve perfore hattı üzerindeki durakları incelikle kontrol eder.
5. Makine yüksek hasassiyetli, büyük çapta bıçak şaftlı NC makine, Siemens SIMOTION sistemi ve otomatik bıçak ekseni kaydırma fonksiyonu ile donatılmış olup; perforedeki netliği ve temizliği ve rulolardaki en iyi gerginliği garanti eder.
6. Perfore ölçüsü HMI ile ayarlanır.
7. Patentli Teknoloji: Sabit-vakum sistemi kullanılarak, masurasız rulonun sarımı başlatılır. Bu sayede hızlı bir şekilde daha az kırışığı olan sarımlar yapılabilir.
|
Model |
ZM-TK-450 3600/2900/2500 |
ZM-TK-350 3600/2900/2500 |
|---|---|---|
|
Makinenin Max. Hızı |
0-450 m/dk |
0-350 m/dk |
|
Çalışma Hızı |
Masura ile 0-400 m/dk |
Masura ile 0-300 m/dk |
|
* Ham Kağıt Bobin Genişliği (mm) |
3600/2850/2400 (Diğer ölçüler belirtilmelidir.) |
|
|
* Ham Kağıt Bobin Dış Çapı |
1500 mm (İstenen diğer ölçüler belirtilmelidir, max. çap 2500 mm’dir.) |
|
|
Parametre Kurulumu |
Dokunmatik Ekran |
|
|
Makine Kontrol Sistemi |
Full SERVO |
|
|
Program Kontrolü |
PLC + Full SERVO sistem |
|
|
* Gofraj |
Laminasyonlu tuvalet kağıdı ve laminasyonlu kağıt havlu için 4 set lazer(engraved) point-to-point ve ya nested pnömatik gofraj sistemi |
|
|
Alt Gofraj |
Kauçuk |
|
|
Bitmiş Ürünün Çapı (mm) |
65-140 (İstenen diğer ölçüler belirtilmelidir.) |
|
|
Bitmiş Ürün Çap Kontrolü |
Elektronik (Servo) |
|
|
Bitmiş Ürün Yaprak Sayımı |
Elektronik (Servo) |
|
|
Ürün Bitiş Kontrolü |
Toplam sarılan uzunluk ya da çapa göre |
|
|
Perfore |
6 parça spiral perfore bıçağı (Ayrı bir motor kontrolünde ve Alman yapımı) |
4 parça spiral perfore bıçağı (Ayrı bir motor kontrolünde ve Alman yapımı) |
|
Perfore Uzunluğu |
6 bıçak 80-150mm |
|
|
* Duble Perfore Bıçak Şaftı |
Opsiyonel |
|
|
Kağıt Besleme Koruması |
Otomatik Kağıt Kalınlık Monitörü |
|
|
* Kullanılacak Masura Dış Çapı (mm) |
35-50 |
|
|
Masura Sistemi |
ZM-TK-450 Tuvalet Kağıdı Makinası, sahip olduğu otomatik yüksek hızlı masura üretme hattı sayesinde, kendi yaptığı masuraları makineye otomatik olarak aktarır. |
|
|
Masura Tutkallama |
Rulo başına 2 yapraktan az |
|
|
Mekanik Yürütme |
Triger kayış sistemi |
|
|
* Kağıt Çözülme Standı |
1-4 (Kaç stand olacağı belirtilmelidir. Şaftlı ya da şaftsız.) |
|
|
Kenar Kontrol |
PLC ile kontrol edilir, ve sensör ile de yakalanır. |
|
|
Kenar Gofraj |
Pnömatik |
|
|
Pistonlu Kenar Kapama |
40 log/dk |
|
|
Son Yaprak Kesme ve Yapıştırma özelliği (Clean Cut SERVO Sistem) |
ZM-TK-450 Tuvalet Kağıdı Makinası, sahip olduğu SERVO sistem sayesinde clean cut özelliği ile son yaprağı perfore yerinden kopararak benzeri makinelerdeki son yaprak kesme sırasında verilen büyük kağıt firesini sıfıra indirmektedir. |
|
|
* Laminasyon Ünitesi |
Nested ya da point to point gofraj deseni için ilaçlama (Sipariş esnasında belirtilmelidir) * Opsiyonel hızlı değişim fonksiyonu mevcuttur. |
|
|
* Dekoratif İlaçlama Sistemi |
Desenler gofraj silindirinin üzerindeki desene göredir. |
|
|
* Masurasız Üretim Fonksiyonu |
Mevcut |
|
|
* Baskı |
1-4 renk (Sipariş esnasında belirtilmelidir.) |
|
* Tuvalet Kağıdı Makinası siparişi esnasında netleştirilmesi gereken özellikleri gösterir.
Entegre Tuvalet Kağıdı Havlu Üretim Hatları - Örnek Yerleşimler
 |
 |
