ZM-KM-H

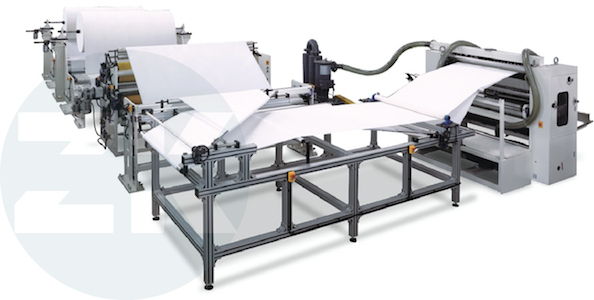

Kutu Mendil İmalat Hattı

Full otomatik kutu mendil imalatı hattımız, üst düzey kalitede ürün çıkartmaktadır. Bu üretim hattı; gofrajlama, dilimleme, katlama, sayma, bölme, otomatik alma, otomatik transfer, otomatik yükleme ve oto-kapama fonksiyonlarını tek bir seferde yapabilmektedir. Yani tüm üretim süreçleri otomatiktir. Kutu mendil imalatı hattımız, operasyonunun kolaylığı, biten ürünün değişmeyen sabit kalitede üretilmesi ve tümüyle otomatikleştirilmiş süreçleri sayesinde; son derece verimli çalışır. Bu sayede hat üzerinde çalışan eleman sayısı düşürülebilir ve üretim/yönetim masraflarında da kısıntıya gidilinebilir.

1. Ham kağıdın max. eni 2950mm dir.

2. Yatay tip kağıt çözme standı: Ham kağıt standı yere parallel olarak konumlandırılmıştır, kağıt pnömatik geniş kemerler ile taşınır. Ham kağıdın herbir rulosu için, ayrı ayrı gerginlik kontrol cihazları vardır. Opsiyonel olarak, pnömatik ham kağıt yükleme ünitesi de eklenebilir.

3. * Kenar kontrol fonksiyonu: Bu fonksiyon, kağıt çözme standı üzerine kurulur. Kenarları tarayan ve PLC ile kontrol eden bir sensor, topladığı bilgiyi, kenar kontrol „performer“’ına; kenarların hizalanmasını sağlamak için iletir. Ve bu fonsiyon sayesinde, kağıt hızlı da akıyor olsa, kağıdın kenarları birbirine paralel hizalanmış olarak iletilir ve bu da kağıdın ziyan olmasını önler.

4. Kutu Mendil Makinası, kağıt bittiği zaman alarm verir. Kağıt besleme koruması, makineyi otomatik olarak durdurup olası hasarları engeller.
5. Otomatik alma cihazı: Bu cihaz, sistem tarafından kendine gönderilen veriler doğrultusunda, sayma, bölme ve katlanmış kağıdı doğru bir şekilde ayırıp, dağıtım için hazırlama konusunda çalışır.

6. * Dağıtım Cihazı: Bu cihaz ayrılmış kutu mendilleri otomatik yükleme cihazına taşır.

7. Her ünite bağımsız bir servo motor ile idare edilir, ve basitleştirilmiş bu yapı üretim hatalarını düşürür.

8. Esnek kontrol kolu makinenin operasyonu için daha uygundur.

9. Patentli Teknolojiler:
--- Kesme bıçaklarının ve şaftlarının yapısı: Son derece basit ve bakımı kolaydır. Bıçakları ve milleri korumak için karakteristik farklı bir yapısı vardır.
--- Katlama rulosu üretim süreci: Sertliği ve vakumlamayı belirgin bir biçimde iyileştirir ve sonuç olarak da daha muntazam katlama ve üretim sürekliliği sağlanır.
--- Üst bıçak bileme yapısı: Kırpılmış kağıt, vakumlama sistemi ile temizlenir.

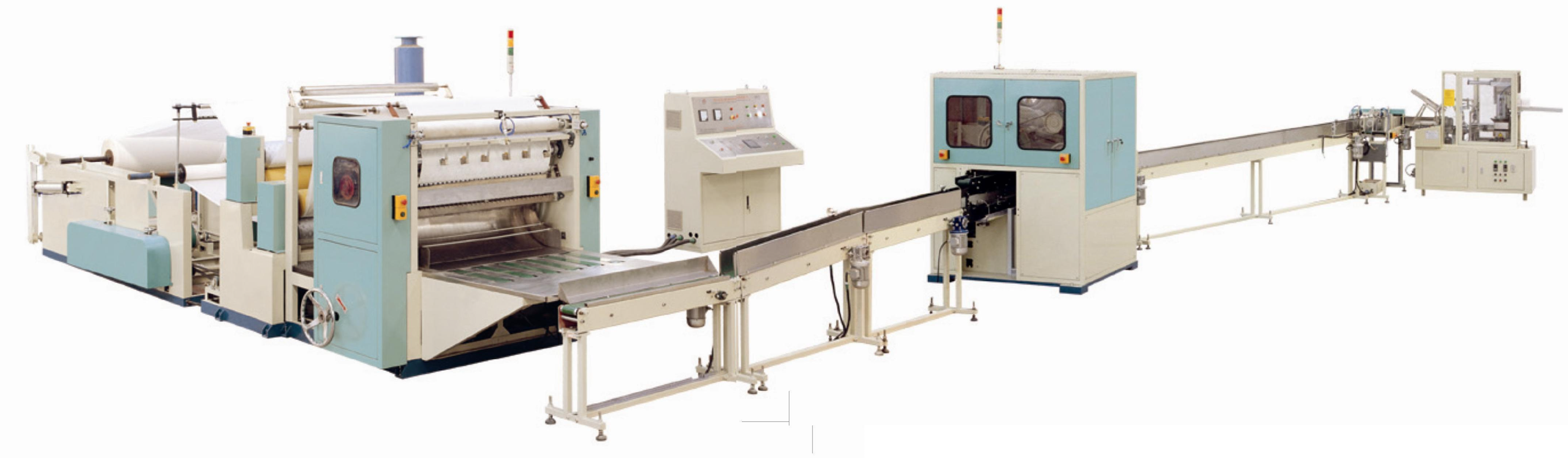

Kutu mendil imalat hattı
Kutu mendil imalat hattı
Kutu mendil imalat hattı

Kutu Mendil Üretim Hattı Videoları


Kutu Mendil İmalat Hattı-2022

Çift Kanal Kutu Mendil Makinası

Otomatik Kutu Mendil İmalatı

V Katlama Makinası

Otomatik Transferli Kutu Mendil İmalatı - el değmeden üretim

V Katlama İmalat Hattı

Kutu Mendil İmalatı Hat - Hızar Kesme Makinası ile

Referans Proje: Lila Kağıt Kutu Mendil İmalatı

Lila Kağıt Kutu Mendil İmalat Hattı Projesi

Kutu Mendil Katlama - V Katlama Makinası

Model

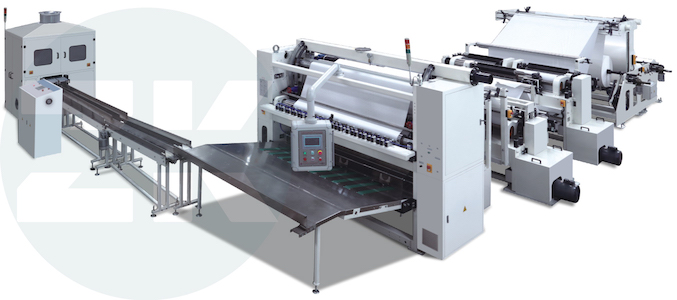

ZM-KM--2950 Katlama Makinası

ZM-KM--2050/1500/910 Katlama Makinası

Kutu Mendil İmalatı  Hattı

Kutu Mendil İmalatı  Hattı

Max. Kağıt Genişliği

2950 mm

2050/1500/910 mm

*Çıkış Yönüne Doğru Kesim Genişliği

180/190/200/210mm

180/190/200/210mm

Tasarım Hızı

130 m/dk 1300 Yprk/Dk/hat - 2 katlı

130 m/dk 1300 Yprk/Dk/hat - 2 katlı

Garanti Çalışma Hızı

100 m/dk 1000 Yprk/Dk/hat - 2 katlı

100 m/dk 1000 Yprk/Dk/hat - 2 katlı

*Max. Bobin Dış Çapı

2500/2000/1500mm

1500mm

*Kağıt Besleme Koruma

Otomatik kağıt kalınlığı monitör

Otomatik kağıt kalınlığı monitör
ZM-KM-190A-910 modelinde mevcut değildir.

Üst Bıçak Yapısı

Patentli Teknoloji
Spiral bıçak kesim yapısı

Patentli Teknoloji
Spiral bıçak kesim yapısı

Alt Bıçak Yapısı

Patentli Teknoloji
Bıçak kenarında emme delikleri

Patentli Teknoloji
Bıçak kenarında emme delikleri

*Sürme Tipi

Ayrı Sürme

Ayrı Sürme

Süreç Kontrol

PLC

PLC

Katlama Tipi

V Katlama

V Katlama

*Arka Stant

2-4 katlı, şatlı ya da şaftsız

2-4 katlı, şatlı ya da şaftsız

*Gofraj

Çelik - Kauçuk/Keçe/Yün

Çelik - Kauçuk/Keçe/Yün

*Laminasyon

Standart/Orta/Yüksek
opsiyonel çabuk-değişme fonsiyonu

point to point, nested ya da diğerleri

*Kenar Kırpma Sistemi

Opsiyonel

Opsiyonel

*Kenar Gofraj

Bağımsız pnömatik

Bağımsız pnömatik

*Sayma

Mürekkep

Mürekkep

*Otomatik Gergi Kontrol Sistemi

Opsiyonel

Opsiyonel

* Sipariş esnasında belirtilmesi gereken parametreleri ve opsiyonel özellikleri gösterir.
